Oppervlakreconstructie en gereedschapscorrectie

ZEISS REVERSE ENGINEERING

Oppervlakreconstructie en gereedschapscorrectie

Wilt u snel en eenvoudig CAD-modellen maken van polygon meshes of point clouds? Of wil je het aantal iteraties voor gereedschapoptimalisatie bij het maken van matrijzen verminderen en je CAD-gegevens voor 3D printen verbeteren?
Dit is allemaal mogelijk met ZEISS REVERSE ENGINEERING.

Op deze pagina leert u hoe u CAD-modellen voor onderdelen maakt met ZEISS REVERSE ENGINEERING. Als u CAD-gegevens van gereedschappen en geprinte onderdelen wilt corrigeren, leest u hier alles over de optie voor gereedschapscorrectie.

  • Geautomatiseerd
  • Interactief in een begeleide workflow
  • Uiterst nauwkeurig - zelfs bij geavanceerde vrije-vorm oppervlakken
Inhoud pagina
Nu beginnen

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw cookievoorkeuren. Als u de instellingen wilt wijzigen en de video wilt afspelen, klikt u op de onderstaande knop en gaat u akkoord met het gebruik van 'functionele' trackingtechnologieën.

Krachtige software voor oppervlakreconstructie

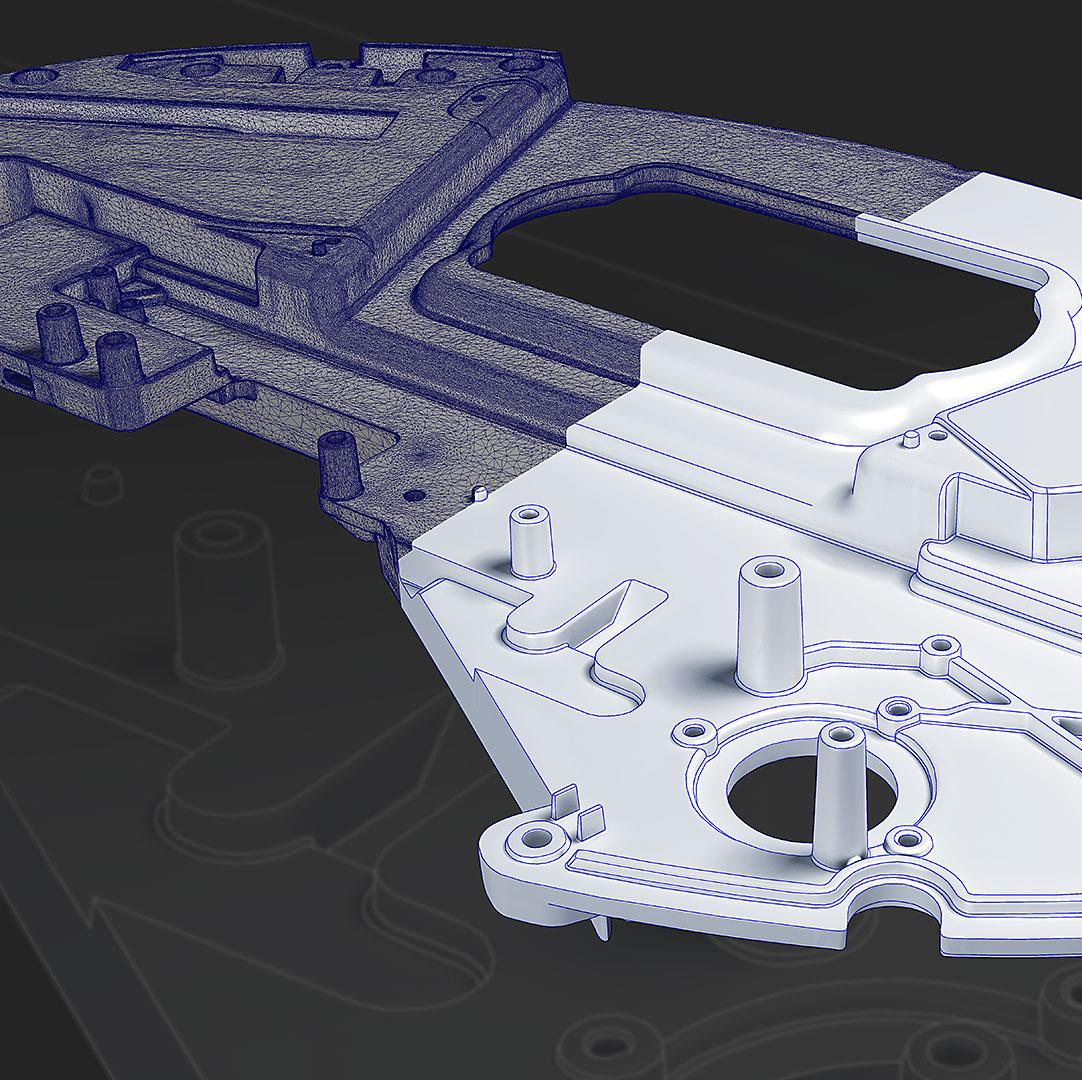

Scan een onderdeel in ZEISS INSPECT of andere software en importeer uw STL- of PLY-gegevens en ASCII-formaten in ZEISS REVERSE ENGINEERING. Slechts een paar begeleide stappen resulteren in een zeer nauwkeurig CAD-model dat u kunt exporteren naar gangbare formaten zoals IGES, STEP of SAT.

Wat u kunt verwachten

  • Systeemonafhankelijkheid

    Systeemonafhankelijkheid

    Het maakt niet uit of u uw STL-gegevens aanmaakt met een 3D-scanner, een röntgen-CT-systeem of een 3D-coördinaten-meetmachine. ZEISS REVERSE ENGINEERING kan meetgegevens importeren van elk willekeurig meetsysteem.

  • Hoge precisie

    Hoge precisie

    Importeer een willekeurig aantal ruwe punten uit uw scangegevens - er zijn geen beperkingen. Zo creëert u zeer nauwkeurige oppervlakken.

  • Grote set functies

    Grote set functies

    Bewerk uw meetgegevens met praktische functies voor STL-gegevens, zoals het vullen van gaten of het gladmaken van oppervlakken. Daarna kunt u de nieuw aangemaakte CAD-oppervlakken samenvoegen of mengen, afschuiningen of radii toevoegen en Booleaanse bewerkingen of volumefuncties toepassen (extrusie, lofting, sweeping). Het resultaat is een solide CAD-model.

CAD-modellen voor elke denkbare vorm

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw cookievoorkeuren. Als u de instellingen wilt wijzigen en de video wilt afspelen, klikt u op de onderstaande knop en gaat u akkoord met het gebruik van 'functionele' trackingtechnologieën.

Geometrische onderdelen

Krachtige functies voor componenten met standaard geometrische vormen: Exporteer uw gegevens naar ZEISS REVERSE ENGINEERING en ga aan de slag met creëren, combineren, extraheren en aanpassen. De software begeleidt u doorheen het hele proces, tot u precies het resultaat hebt dat u wilt.

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw cookievoorkeuren. Als u de instellingen wilt wijzigen en de video wilt afspelen, klikt u op de onderstaande knop en gaat u akkoord met het gebruik van 'functionele' trackingtechnologieën.

Vrije-vorm oppervlakken

ZEISS REVERSE ENGINEERING biedt verschillende functies voor het bereiken van zeer nauwkeurige vrije-vorm oppervlakken. Gebruik bijvoorbeeld "Oppervlakbenadering naar punten" bij het converteren van gegevens en laat de software u stap voor stap door het proces begeleiden tot uw onderdeel is aangemaakt.

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw cookievoorkeuren. Als u de instellingen wilt wijzigen en de video wilt afspelen, klikt u op de onderstaande knop en gaat u akkoord met het gebruik van 'functionele' trackingtechnologieën.

Organische vormen

De software is uitgerust met speciale engineering-tools voor het nauwkeurig hermodelleren van vloeiende, organische vormen. Het beste hieraan is: Voor het importeren van de scangegevens tot het volledige 3D-model zijn slechts enkele muisklikken nodig, zelfs bij geavanceerde objectontwerpen. Bekijk deze video om te zien hoe het werkt.

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw cookievoorkeuren. Als u de instellingen wilt wijzigen en de video wilt afspelen, klikt u op de onderstaande knop en gaat u akkoord met het gebruik van 'functionele' trackingtechnologieën.

Nog sneller naar CAD dankzij 2D schetsen

De nieuwe functie bespaart nog meer tijd bij het aanmaken van uw CAD-model - met name als het gaat om complexe geometrieën. Het principe van de schetsfunctie: Schetsen worden gemaakt in doorsnedevlakken, die worden geoptimaliseerd door afmetingen en beperkingen te definiëren. In de laatste stap kunnen dan eenvoudig met een muisklik elementen worden gecreëerd op basis van de schetsen.

Alles wat u nodig hebt

Functies

ZEISS REVERSE ENGINEERING

Productoptie gereedschapscorrectie

CAD import
- STAP, IGES, ZAT

✓

Mesh/punten importeren
- STL, G3D, PLY, OBJ, CSV, TXT

✓

Uitlijning

✓

Geavanceerde uitlijningsfuncties
- Best-fit/passend voor het oppervlak
- Handmatig/automatisch

✓

Mesh verwerking

✓

Geavanceerde functies voor mesh verwerking
- Punten omkeren

✓

Automatisch oppervlakken maken op basis van mesh (Autosurfacing)

✓

Zeer nauwkeurige vrije-vorm oppervlakken modelleren

✓

2D schetsen
- Geometrieën
- Beperkingen
- Afmetingen

✓

Geavanceerde CAD-/oppervlakfuncties
- Oppervlakken optillen
- Oppervlakken omwisselen

✓

Best-fit/handmatig 2D en 3D geometrische elementen creëren

✓

Vergelijking nominaal-werkelijk

✓

Geavanceerde analysefuncties
- Ondersnijdingen identificeren
- Geforceerde ontvormbaarheid controleren
- Opzethoek analyseren (CAD & STL)

✓

Rapportage

✓

CAD-export

✓

Tool-correctie bij het produceren van vormen

ZEISS REVERSE ENGINEERING vermindert tot 50% van de iteratielussen in het tool-correctieproces. Meer informatie over
productoptie tool-correctie die beschikbaar is als aanvulling op ZEISS REVERSE ENGINEERING.

Meer informatie

Een krachtig paar: ZEISS INSPECT en
ZEISS REVERSE ENGINEERING

Een naadloze workflow is mogelijk met de inspectiesoftware ZEISS INSPECT.
Een naadloze workflow is mogelijk met de inspectiesoftware ZEISS INSPECT.

De meetsoftware van ZEISS is verenigd in een centraal platform: de ZEISS Quality Suite. Deze zorgt voor een ononderbroken gegevensstroom en begeleidt u door de hele workflow.

Wat betekent dat in de praktijk? Als u uw scangegevens verzamelt, optimaliseert en uitlijnt met behulp van de ZEISS INSPECT inspectiesoftware, kunt u de verwerkte gegevens met één muisklik overbrengen naar ZEISS REVERSE ENGINEERING. Er wordt automatisch een nieuw project aangemaakt, zodat u meteen kunt beginnen modelleren met CAD.

Meer informatie

Hebt u interesse?

  • Productdemonstratie

    Beleef ZEISS REVERSE ENGINEERING live

    Persoonlijke demo

    Wilt u meer weten over ZEISS REVERSE ENGINEERING en live ervaren hoe snel CAD-modellen kunnen worden gemaakt? Neem contact met ons op en ontvang meer informatie of zelfs uw eigen privédemo!

    Contact

    Wat u kunt verwachten:

    • Geavanceerde reverse engineering-mogelijkheden
    • Begeleide workflowdemonstratie
  • Testversie

    De software uitproberen

    30 dagen gratis in de ZEISS Quality Suite

    Wilt de software uitproberen om u te helpen beslissen? Wij bieden u 30 dagen toegang tot de volledige versie, inclusief alle functies van ZEISS REVERSE ENGINEERING. Zo kunt u zichzelf overtuigen van de software.
